TMP4500E

Система маркировки TMP4500E/470

   Маркировочная система Telesis TMP4500E наносит маркировку на различные материалы, такие как сталь, алюминий и пластик. Закаленная игла выбивает точечно-матричные символы на маркируемом изделии на глубину до 0,45мм по низко углеродистой стали. Форма, размер, разрешение и расположение символов задаётся пользователем при помощи программного обеспечения системы маркировки.

   Маркирующая головка имеет электромеханический привод. В металлическом корпусе размещены механические элементы, позиционирующие картридж с иглой. Электромагнит выталкивает иглу, а пружина возвращает её в исходное положение обратно в картридж. Картридж с иглой позиционируется прямолинейными движениями посредством внутренней механики в нужном месте по осям X и Y для каждой точки символа. Программа системы автоматически контролирует движение иглы при маркировке текста.

   Для быстрого и точного размещения картриджа с иглой в пределах окна маркировки с точностью до 0,006мм в головке используются два шаговых двигателя. Жёсткая динамика ударов, отскоков и быстрого перемещения компенсируется при помощи системы направляющих и опор шарикоподшипников, втулок с керамопокрытием, ремней и шкивов.

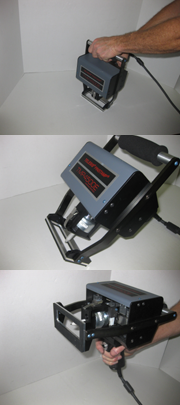

   Благодаря малому весу головка TMP4500E удобна для применения в удалённых местах. Она включает рукоятку с кнопкой старта печати. Дополнительная ручка обеспечивает устойчивость головки при маркировке. Упор с накладкой прижимается к маркируемой поверхности. Для изменения расстояния вылета иглы упор можно перемещать вдоль головки вперед или назад. Положение головки при маркировке может быть любым.
